金屬泡罩塔盤結構與工作原理、主要技術特點與優勢

發布時間：

2025-10-14

在化工、石油煉制、精細化工等工業領域的塔器設備中，塔盤作為氣液兩相進行傳質傳熱的核心內件，其性能直接決定了整個分離過程的效率與經濟效益。在眾多塔盤類型中，金屬泡罩塔盤以其卓越的操作彈性、高傳質效率和穩定的操作性能，歷經百年發展，依然在特定苛刻工況下占據著不可替代的地位。萍鄉科隆為您介紹金屬泡罩塔盤的結構原理、技術特點及其工業應用。

一、結構與工作原理

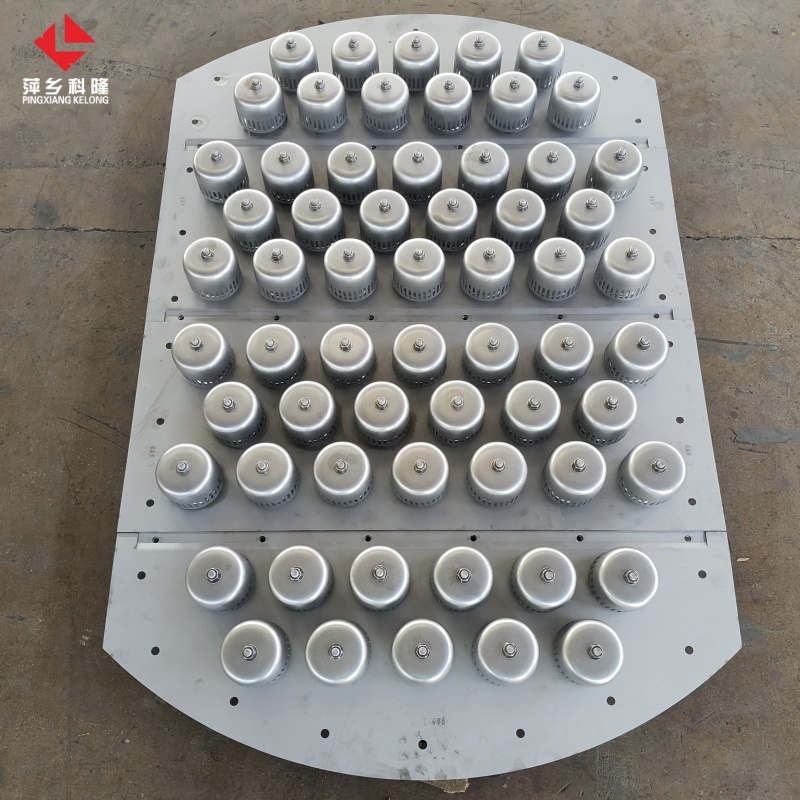

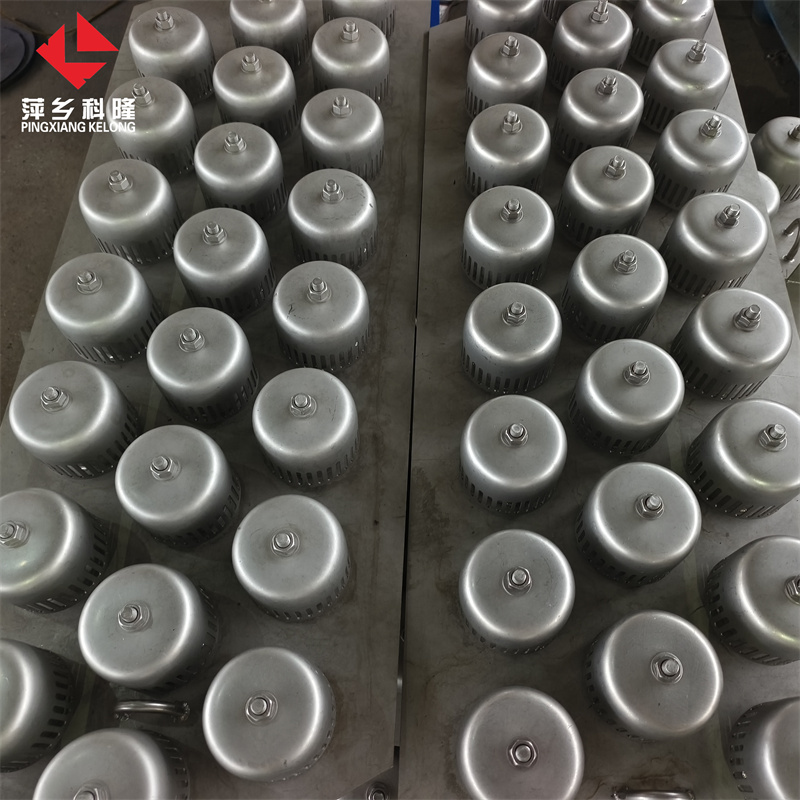

  1.基本結構：

塔板：水平安裝在塔體內的金屬板，板上開有按一定排列的圓孔或條形孔。

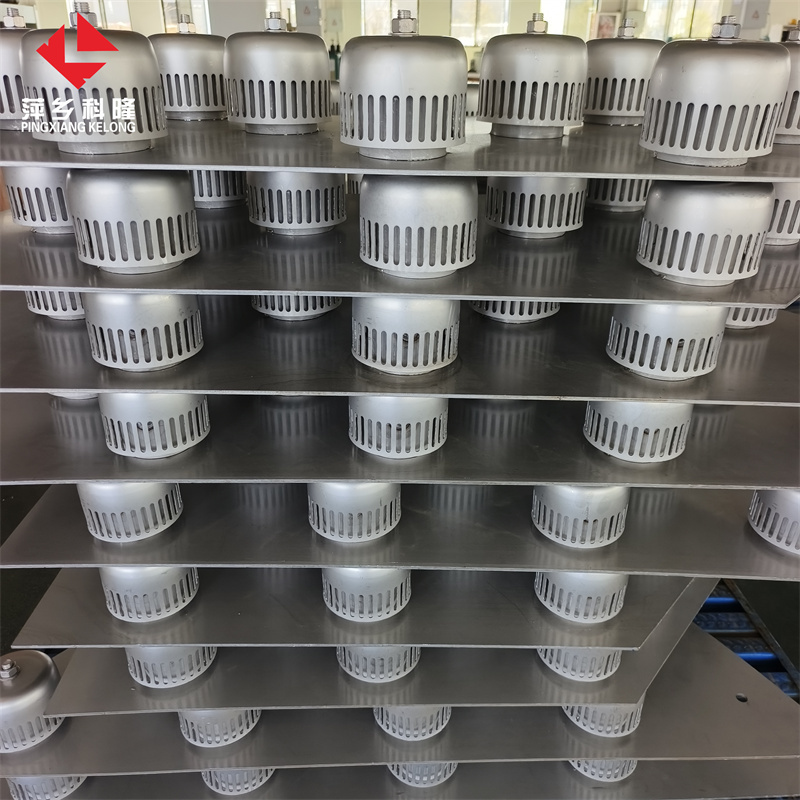

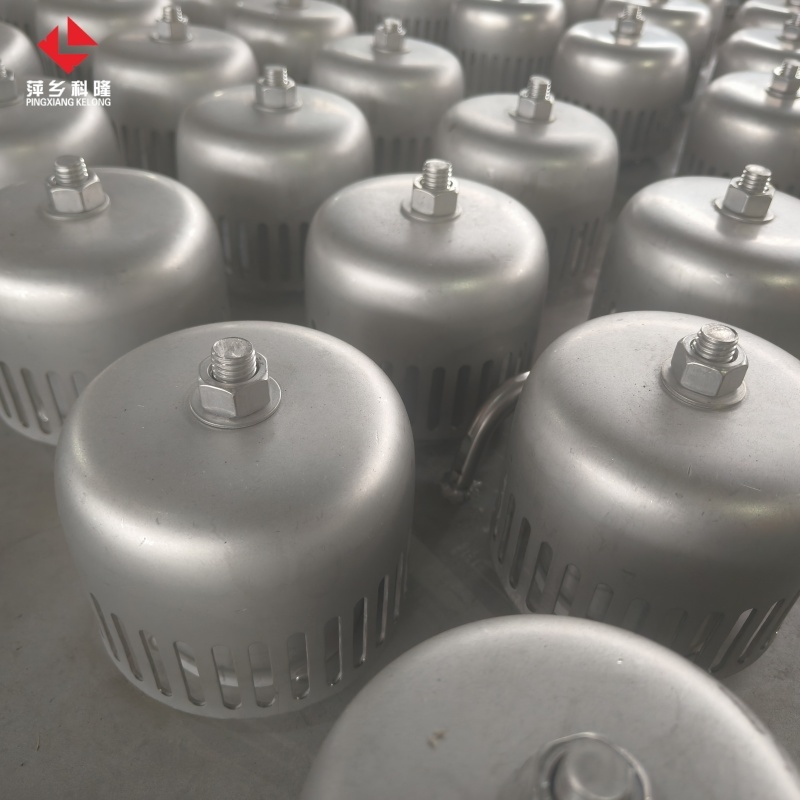

    泡罩（圓泡帽）：覆蓋在塔板開孔上的鐘罩形或槽形構件。泡罩的底部邊緣有齒縫，頂部有升氣管。

         降液管：位于塔板一側，用于將上一塊塔板的液體引導至下一塊塔板。

  2.工作原理：

        氣相路徑：來自下層塔板的氣體（或蒸汽）通過塔板上的開孔，進入泡罩的升氣管，向上流動并從泡罩底部邊緣的齒縫中逸出。

        液相路徑：液體從上一塊塔板通過降液管流入本塊塔板，在塔板上保持一定的液層高度（液封）。

        傳質過程：當氣體從齒縫中鼓泡穿過塔板上的液層時，會形成大量的氣泡和泡沫，為氣液兩相提供了巨大的接觸面積。在這個劇烈的湍動過程中，氣相中的易揮發組分向氣相傳遞，液相中的難揮發組分向液相傳遞，從而實現高效的傳質與分離。

二、主要技術特點與優勢

與篩板塔盤、浮閥塔盤等其他類型相比，金屬泡罩塔盤具有一系列獨特且顯著的優勢：

1.極高的操作彈性：泡罩塔盤的操作下限受塔板液封高度決定，只要液位高于齒縫頂部，即可形成有效密封，防止液體泄漏。其操作上限則很高，即使在氣速很高的情況下，也能保持穩定的操作，不易發生液泛。因此，它在負荷波動大的工況下表現尤為出色。

2.穩定的操作性能：由于其“自封”特性，泡罩塔盤在低氣速下不會像篩板塔盤那樣發生嚴重漏液，從而保證了塔板效率的穩定。這使得它在需要頻繁調整生產負荷或進料組成的場合非?？煽?。

3.高傳質效率：氣體通過齒縫被分割成細小氣泡，與液體充分接觸，傳質面積大、界面更新快，通常具有較高的塔板效率，尤其適用于要求高純度分離的工藝。

4.對臟污介質和腐蝕性物系的適應性：泡罩塔盤的通道相對較大，不易被固體顆?；蚓酆衔锒氯Ｍ瑫r，由于其全部由金屬制成，可以選擇耐腐蝕的高級合金材料，適用于處理腐蝕性強的介質。

5.易于維持較低的液面梯度：對于大直徑塔，液體橫跨塔板流動時會產生液面落差。泡罩塔盤的設計能較好地適應這種梯度，保證氣液分布的均勻性。

三、現代改進與工業應用

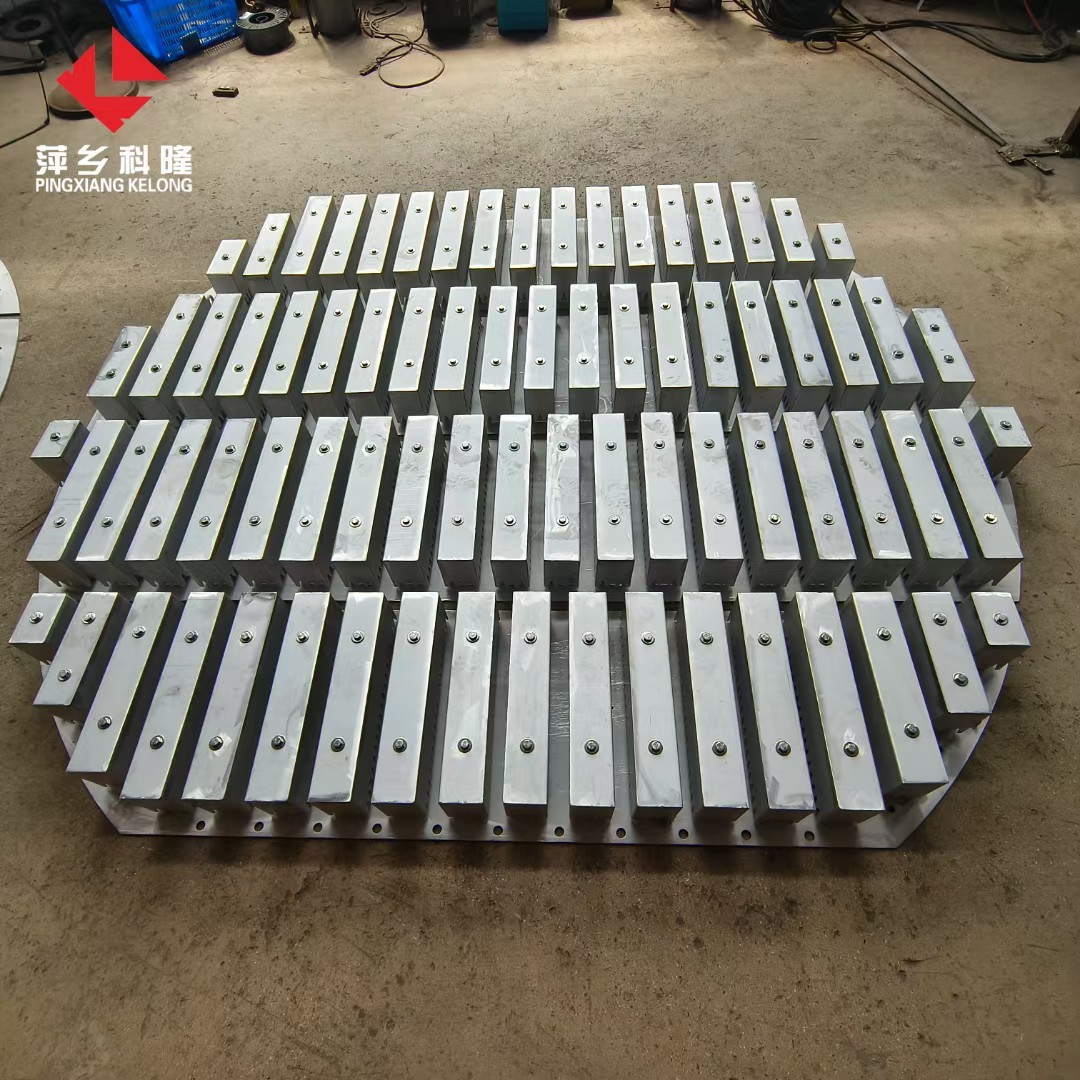

為了克服傳統圓形泡罩的缺點，現代技術發展出了多種改進型式，如條形泡罩（Tunnel Tray）和槽形泡罩。這些新型設計在保持高彈性和穩定性的同時，降低了壓降，增大了開孔率，提高了處理能力。

典型的工業應用領域包括：強放熱/吸熱反應的精餾塔、高粘度物系的分離、易結焦/易聚合的體系、負荷波動頻繁的場合、要求高產品純度的分離過程。

金屬泡罩塔盤作為一種經典的氣液傳質設備，憑借其無與倫比的操作彈性、穩定性和對苛刻工況的適應能力，在現代化學工業中依然扮演著至關重要的角色。盡管其初始投資和壓降較高，但在那些對可靠性、穩定性和分離精度要求極高的應用場景中，它所提供的長期價值和運行保障是其他塔盤類型難以比擬的。隨著材料科學和制造技術的進步，新型的金屬泡罩塔盤設計將繼續優化其性能，在追求高效、節能和可持續發展的工業浪潮中，這一經典技術必將持續演進，為流程工業的進步貢獻力量。
